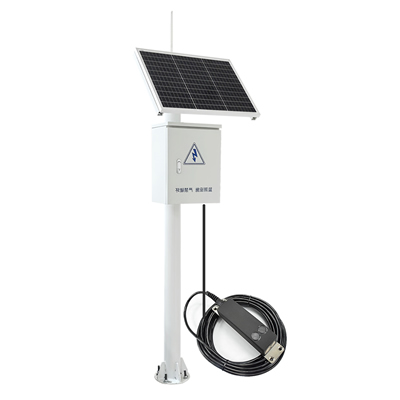

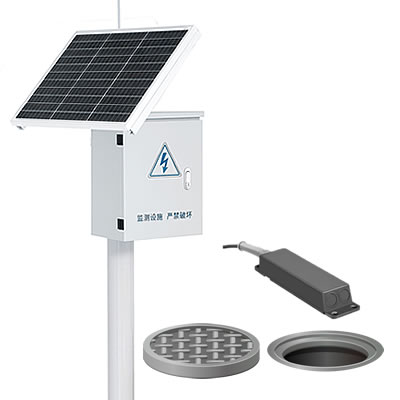

HD-DLS120系列排水管网液位监测站,是将液位传感器、遥测终端机、太阳能、立杆支架等集成在一起,以高性能低功耗微控制器为核心,具有多个传感器接口和多通道上报功能,是集数据采集、存储、通信和远程管理等功能于一体的智能遥测数字传感器。产品采用高性能的工业级 32 位通信处理器和工业级无线模块,以嵌入式实时操作系统为软件支撑平台,定时采集水位并将信息传输到平台,可满足各种不同行业应用需求。

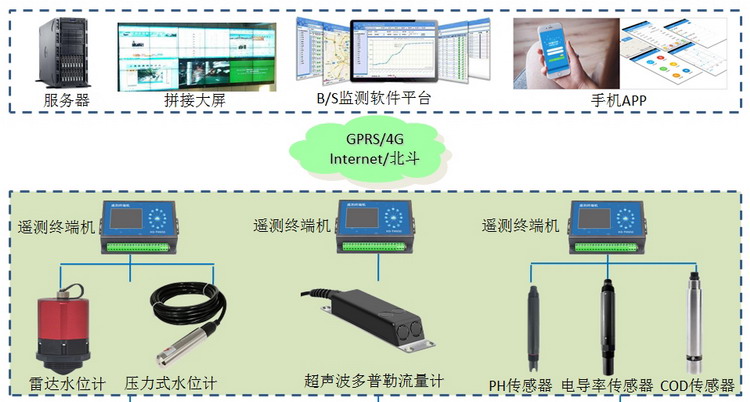

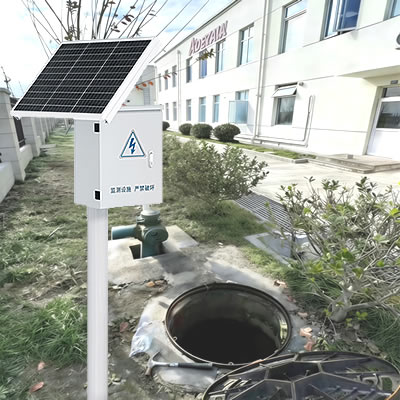

排水管网液位监测站,采用双路冗余液位传感器:雷达水位计和压力式水位计。可以通过4G/GPRS等方式进行组网通信,特别适用于无市电供电条件、防水要求高的监测现场,主要应用于雨水管网水位监测、排水管网水位监测、地下管廊水位监测、污水管网水位监测等监测场景。
功能特点
※ 集液位传感器、遥测终端机、太阳能和立杆为一体,实现水位测量、存储及传输等功能
※ 两路液位传感器冗余设计,兼容多种复杂的窨井工况,保证设备正常工作
※ 4G(全网通)远程通信,向下兼容 3G/2G
※ 异常自动预警,及时发现事故隐患
※ 工作模式支持定时唤醒、实时在线两种模式
※ 宽温设计,耐高低温,耐强电磁干扰。适用于各种恶劣的现场。
※ 提供FLASH 数据存储空间,采用完备的系统保护机制和防掉线机制,保证终端永远在线。
※ 支持多种工作模式(包括自报式、查询式等),最大限度降低功耗。
※ 配置方式:串口配置、触摸屏配置、远程配置。
技术参数
雷达水位计参数
测量量程:0.2~10m
分辨率:0.001m
测量精度:±3mm
雷达频率:80GHZ
电波发射角:6°
压力式水位计参数
量程范围:0~10m
精度等级:0.1%FS
输出信号:RS485 (标准Modbus- RTU协议)
电缆长度:10m
防护等级:1P68
遥测终端机参数
串行接口:1个USB ,3个RS485
输入通道:模拟量 + 开关量 = 6路
应用协议:MODBUS RTU协议、水文协议、水资源协议、环保212协议等
通信方式:4G/GPRS无线传输
液晶显示:触摸屏显示
供电电源:10V~30VDC
CPU:32位处理器,运行频率80MHZ
实时时钟:支持
功 耗:在线电流≤60mA/12V
