流速流量计

  • 阵列式雷达流量计 HD-RDF420Z
阵列式雷达流量计 HD-RDF420Z

阵列式雷达流量计 HD-RDF420Z

  • 操作面板：3.0寸显示屏和四按键
  • 输出协议：MODBUS RTU
  • 测速范围:0.03~20m/s
  • 测距范围:0-45m

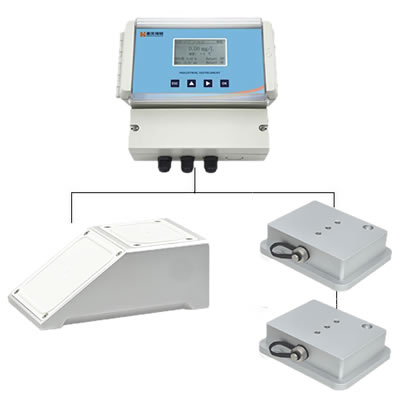

  • 产品描述：阵列式雷达流量计，由1台雷达流量计阵列主机、1台雷达流量计阵列分机和N台雷达流速仪组成，它基于多普勒微波技术，可持续测量水位、多组流速和流量的一体化流量监测设备。系统将水位和多组流速的采集数值与水动力模型流量算法相结合，实现断面流量及累计流量的计算。由于它采用了多组流速测量技术，因此适用于很多大型渠道和比较宽阔的河道的流量测量。
  • 在线订购
产品简介
阵列式雷达流量计，由1台雷达流量计阵列主机、1台雷达流量计阵列分机和N台雷达流速仪组成，它基于多普勒微波技术，可持续测量水位、多组流速和流量的一体化流量监测设备。系统将水位和多组流速的采集数值与水动力模型流量算法相结合，实现断面流量及累计流量的计算。由于它采用了多组流速测量技术，因此适用于很多大型渠道和比较宽阔的河道的流量测量。
功能特点
※ 微波雷达不受温湿度、压力、风雨环境条件的影响，可全天候稳定工作。
※ 测量时不受水中漂浮物、泥沙、气泡和水位大幅变化的影响，精度高。
※ 支持多种渠道类型，例如矩形渠、梯形渠的流量积算。
※ 支持休眠功能，可根据使用场景大幅降低功耗，适用于野外太阳能供电场合。
※ 可同时输出空高、水位、流速、瞬时流量、累积流量等测量数据。
※ 支持RS485通讯接口，MODBUS RTU通讯协议，也可以定制协议。
※ 具有数据保存功能，可在长期停电的情况下保存设置参数和累积流量值。
※ 非接触式测量，无污染，无损耗，使用寿命长。
※ 采用线性调频连续波（FMCW）模式，在测量范围内能精确测量水位和流速。
技术参数
规格型号：HD-RDF420Z
雷达流量阵列主机参数
操作面板：3.0寸显示屏和四按键
供电方式：AC220V和12-24VDC
电气接口：20位固定式端子
安装方式：壁挂式安装
输出方式：RS485、4-20mA和2路继电器输出
输出协议：MODBUS RTU，可定制其它协议
数据存储：10年以上
雷达流量计阵列分机参数
测速范围:0.03~20m/s
测速精度: ±0.01m/s
测速频率:24GHz
雷达流速仪波束角:10度
俯仰角范围:30~70度
自动角度补偿:精度±0.5;分辨率±0.1
测距范围:0-45m
测距精度: ±1mm
测距分辨率:1mm
雷达水位计频率:80GHz
雷达水位计波束角:10度
雷达水位计天线:平面微带阵列天线
工作原理:调频连续波(FMCW)
水位跟踪识别算法:自学习、自识别、自过滤、自适应
工作电压:DC9~28V
工作温度:-40℃~+80℃
雷达流速仪参数
测速范围:0.03~20米/秒
测速精度: ±0.01m/s
测速频率:24GHz
测速雷达波束角:10度
俯仰角范围:30~70
自动角度补偿:精度±0.5;分辨率±0.1
流速方向：双向
雷达波频段：24GHZ
